CdSセルを使って、明るくなったら（カードの日付部分をめくったら）クリスマスソングが流れるようにしました。曲の再生にはDFPlayerを利用します。Raspberry Pi Picoから電源をとるとスピーカーにノイズが発生してうまく動作しなかったので、別電源(電池ボックス単3×4本)を用意しました。

再生させたい曲はマイクロSDカードのルートディレクトリに曲名の先頭に「0001xxxx.mp3」、「0002xxxx.mp3」、「0003xxxx.mp3」のように4桁の連番を付けて、保存しました。

クリスマスソングは下記のサイトを利用させていただきました。

https://maru-midi.com/index.html

DFPlayer単体ではランダム再生ができたのですが、CdSセルとの組み合わせ方がわからずこれは曲指定で再生しています。

ソースコードはとりあえず動いた状態で、なんで動いてるのかよくわかってないので自分で納得してから上げようと思います。。。

配線

①ラズピコ電源

・VSYS（39Pin）に電池ボックス単3×2本のプラスをつなぐ。

・GND（38Pin）に電池ボックス単3×2本のマイナスをつなぐ。

②ラズピコ↔CdSセル

・3V3(OUT)（36Pin）↔CdSセルの片足

・ADC0（31Pin）↔CdSセルの残りの方の足

→CdSセルの残りの方の足とGNDの間に1kΩ抵抗を挟む。

③DFPlayer電源

・VCCに電池ボックス単3×4本のプラスをつなぐ。

・GNDに電池ボックス単3×4本のマイナスをつなぐ。

④ラズピコ↔DFPlayer

・UART0 TX（21Pin）↔RX

・UART0 RX（22Pin）↔TX

・GND（23Pin）↔DFPlayer側電源(電池ボックス単3×4本)のマイナス

⑤DFPlayer↔スピーカー

・SPK1↔スピーカーの出力+

・SPK2↔スピーカーの出力-

参考サイト

DFPlayer Mini Mp3 Player - DFRobot Wiki
https://wiki.dfrobot.com/DFPlayer_Mini_SKU_DFR0299

【Raspberry Pi Pico】UART通信でDFPlayerを制御する
https://www.ekit-tech.com/?p=2198

その2.それっぽい形にしてみる

f:id:taremimi-usagi:20251223181619j:image

youtube.com

その1の状態から100均ボックスに無理やり押し込めて、無印良品の「めくって楽しむカウントダウンカードどうぶつ柄」を上に載せました。予想よりもカードの隙間からの光の影響が大きくて周りをビニールテープで止める事態に。。。一応、日付部分をめくるとクリスマスソングが流れるようになりました。

最後に

当初はこういう感じでCdSセルを並べて24日分作るつもりだったのですが、隣り合う日付の間隔が狭いので、配置が難しそうだなぁと今更ながらに思いました。そもそもPicoで使えるADCは3個しかないのでどうするつもりだったのでしょうか、過去の自分。複数使いでなんとかなる？？？あ、あと、リードスイッチも使えそうだなぁと検討していたのですが、うまく組み込めず。。。思い描いた完成には辿り着けませんでしたが、製作中、クリスマスソングを何度も何度もテスト再生していたのでクリスマス気分を味わえました。皆様もよいクリスマスを。

2024-12-24

Pico Jumboでメリークリスマス

この記事はRaspberry Pi Advent Calendar 2024 24日目の記事です。

2024年はラズパイニュースがたくさんありましたね。その中で印象的だったのがPimoroniのPico Jumboです。https://shop.pimoroni.com/products/pico-jumbo?variant=4209518582177

Pico JumboでLチカやってみよう

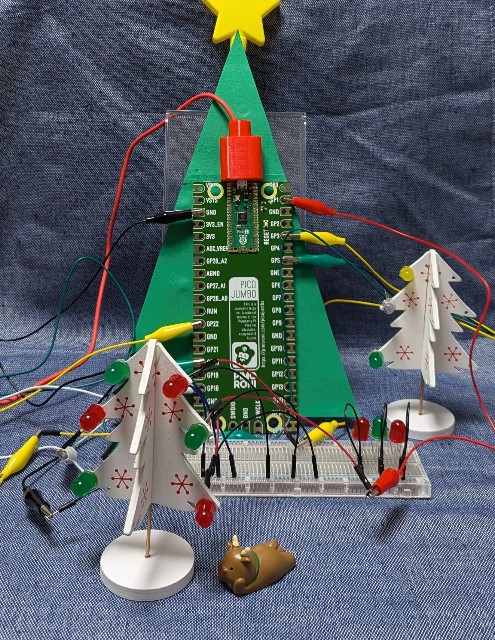

届いた時の感想は「でかっ」でした。真ん中にRaspberry Pi Pico 2がついてます。とりあえずはLチカですね。せっかくなのでクリスマスツリーのランプを点灯させてみたかったのですが、試行錯誤の末、最終的に思ってたのとは何か違う形になりました。。。

f:id:taremimi-usagi:20241223224155j:image

配線

上手いやり方がわからなくてLED1個につき、1GPIOに繋ぎました。それとPico JumboのStarter Kitには10mmの特大LEDが付いてきたのですが、持っていないサイズで固定してしまうのがもったいなくてLEDはツリー先端の穴に差し込んでいるだけです。ちょっと、危ないかも。。。

☆ツリー右側☆

LED1(赤)→GP1

LED2(緑)→GP3

LED3(赤)→GP5

☆ツリー左側☆

LED4(緑)→GP18

LED5(赤)→GP20

LED6(緑)→GP22

ソースコード

Pimoroniのサンプルコードのピン番号を修正してLEDの数だけコピペして使ってます。

https://github.com/pimoroni/pimoroni-pico-rp2350/blob/main/micropython/examples/pico_jumbo/big_blink.py

Pico JumboでLチカしてみた

動いてるところです。

youtube.com

Pico Jumboで遊んでみた感想

でっかいPico、めっちゃかわいい！！ワニ口クリップで挟むのなんか実験みたいで楽しい！！でも、配線がものすごいことに。。。あとは、リセットボタンがとても便利！！次はStarter Kit付属品の大きなスイッチやボタンも使って何か作ってみたいです。

それでは皆様、メリークリスマス！！

2023-12-23

『ラズピコ使ってラズパイ5貯金を見える化させたい！！』計画

はじめに
案1(ロードセル+Pimoroni Breakout各種)
案2-1(ロードセル+OLED+バー表示LED)
案2-2(OLED+バー表示LED+DIPロータリースイッチ)
まとめ
- できたこと

はじめに

この記事はRaspberry Pi Advent Calendar 2023 23日目の記事です。

今回はRaspberry Pi Picoを使ってこういう装置を作りたいなぁという構想のお話です。(実物の完成は間に合いませんでした。。。)

さて、今年9月末に「Raspberry Pi 5」の発売が発表されましたよね。日本での発売が楽しみです。

狙うのは8GBモデルで、電源や公式ケースなども欲しいのでざっと2万円くらいを目標にラズパイ5貯金を始めることにしました。日本発売は未定ですが、早くても半年くらいは出ないのでは？という根拠のない予想をして、一ヶ月2〜3,000円くらいずつ貯金することにしました。そして10月、11月、12月と順調に続けられましたが今のところ日本発売のニュースもなく、そろそろ目先の誘惑に負けて他のことに使ってしまいそうな貯金額になってきました。

そこで、貯めた金額をラズピコで見える化させる装置を作って気を紛らわせようと思い立ちました。

案1(ロードセル+Pimoroni Breakout各種)

最初、思いついたぼんやりとしたイメージはこんな感じです。(Pimoroni大好き)

(実際には動きません。)

やりたいこと

・ロードセルを使って貯金箱の重さを測定し、増分から千円札の枚数を割り出す。

・LCDに貯金額と目標金額まであといくらかを表示する。

・貯まった千円札の枚数分LEDを点灯する。

・貯金にはすべて千円札を使用する。

・目標金額は25,000円とする。

写真の奥に見えるのが、ロードセル計量センサ重量センサ5KG + HX711に簡易貯金箱を載せたものです。

LEDは5×5=25個ついているので、全て点灯すると貯金額は25,000円となります。残りがあとどれくらいかわかると全てのLEDを光らせたくなって、目先の誘惑にも負けないかも！！！

そんな期待を胸にhx711のライブラリを探し、C言語での開発環境を構築し、hx711とPimoroniのサンプルをそれぞれ動かしてみた頃、ロードセルとPico Breakout Garden Packをどうやって繋ぐかで詰まりました。Breakout Garden to STEMMA QT / Qwiic Adapterを使えばなんとかなるのでは？と思っていたのですが、このロードセルのキットを繋いでも良いのかわからなく、壊してしまうのも怖かったのでやめました。(そもそもI2Cもよくわかっていない。)この製品だと繋げそう？と思いながらも五千円超えはなぁ。。。と断念しました。

その後、LCDと5x5 RGB Matrix BreakoutをPico Breakout Garden Packから取り外して構築することも一瞬考えたのですが、今後もBreakoutとして使いたいのでピンヘッダのはんだ付けは避けたいところ。。。

という訳でこの案1は泣く泣く没となりました。
